外夹式超声波流量计

发布时间:2021-03-24 11:18:42人气:2604

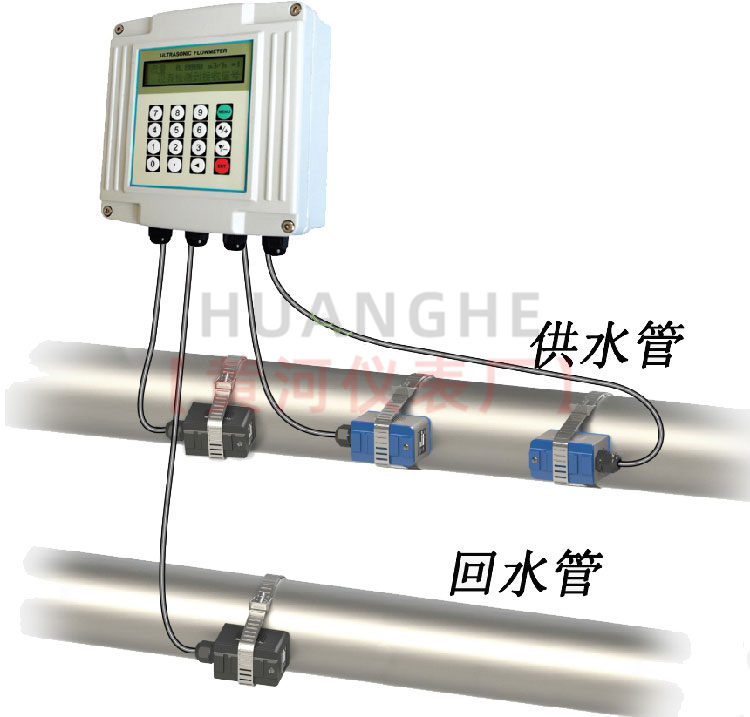

外夹式超声波流量计

























外夹式超声波流量计可以测量满管的液体流量计,可选择隔爆兼本质安全型,隔爆等级Exd[ib]ⅡBT6,并可选择本质安全型,防爆等级ExibⅡBT6,可测量的介质:饮用水、河水、海水、地下水冷却水、高温水、污水、润滑油、柴油、燃油化工液体其他均质流体。
外夹式超声波流量计特点:
① 稳定性好,精度高
线性度优于0.5%,重复性精度优于0.2%,测量精度优于±1%
② 测量范围广,三种探头可选
选用不同型号的传感器,可实现口径 DN15 ~ DN6000mm 管道流量的测量
测量流速范围可达-32m/s---+32m/s
采用一体式结构,在测量点即可完成测量,符合绝大多数仪表的使用习惯,结构更合理;
③ 防护等级高,性价比高
采用全灌胶防水工艺,防护等级IP68;体积小,具有防水、防爆(本安型)功能;
本地显示;可选配所有种类传感器;
可浸入水下2米工作
④ 多重显示,操作方便简捷
一次表在测量点即可完成测量,一次表可循环显示累积流量、瞬时流量、流速等参数,二次表可中文显示100余项菜单
既可用磁性棒在一次表上浏览参数,出可通过二次表用中文进行参数再设定或显示,使用操作方便简捷
⑤ 支持中英文菜单
不同版本的流量计,可支持中文或英文菜单
⑥ 可靠性高
采用低电压、多脉冲发射电路,测量精度、使用寿命及可靠性大幅提高
⑦ 抗干扰能力强
采用双平衡信号差分发射、接收电路,有效抵御变频器,电视塔、高压线等强干扰源
⑧ 强大的自动记忆功能
自动记忆前64日、前64月、前5年的累计流量,自动记忆前64次来电和断电时间和流量,自动记忆前64日流量计的工作状态是否正常。
⑨ 组网快捷,传输距离远
一次表与二次表(或计算机)之间采用RS-485总线通讯,采用普通电缆即可,传输距离可达1000米以上,组网十分方便、快捷。这种传输方式抗干扰能力强,解决了分体式超声波流量计专用电缆成本高、抗干扰能力差、传输距离短等问题.
技术参数:
·测量原理:超声波传播时差原理。双CPU并行工作,4字节浮点运算。测量周期500ms每秒2次。
·信号输入:可输入5路电流信号,精度0.1%。(如:温度、压力、液位等信号)。
·信号输出:电流输出:4-20mA或0-20mA等,阻抗0-1KΩ,浮空,精度0.1%;
频率信号:12~9999Hz之间任选OCT输出;
脉冲信号:正、负、净流量及热量累计脉冲,继电器及OCT输出;
报警信号:继电器及OCT输出,近20种源信号可选;
·通讯接口:全功能RS232串行接口,可选配RS485或CAN总线方式。
·其他功能:流量日、月、年累积功能;上断电时间、流量管理功能;故障自诊断功能;遥控网络工作方式;
·电缆长度:SYY75屏蔽型电缆,单根可以加长至500米
·管道材质:钢、不锈钢、铸铁、水泥管、PVC、铝、铜等一切质地密致管道,允许有衬里
·直 管 段:上游≥10D,下游≥5D,距泵出口≥30D(D是指管径)
·测量介质:水、海水、食用油、原油、酸碱液、啤酒等能传导声波的均匀液体
·介质温度:-30~150℃
·通径范围:DN15~DN6000
·流速范围:0~±32m/s
·测量精度:优于±1%(是国内为数不多能达到此精度的超声波流量计)
·电 源:AC220V或DC8-36V或AC7-30V
·功 耗:小于2W(国内同种机型中功耗*小)
