超声波液位计

发布时间:2021-03-24 11:10:58人气:3114

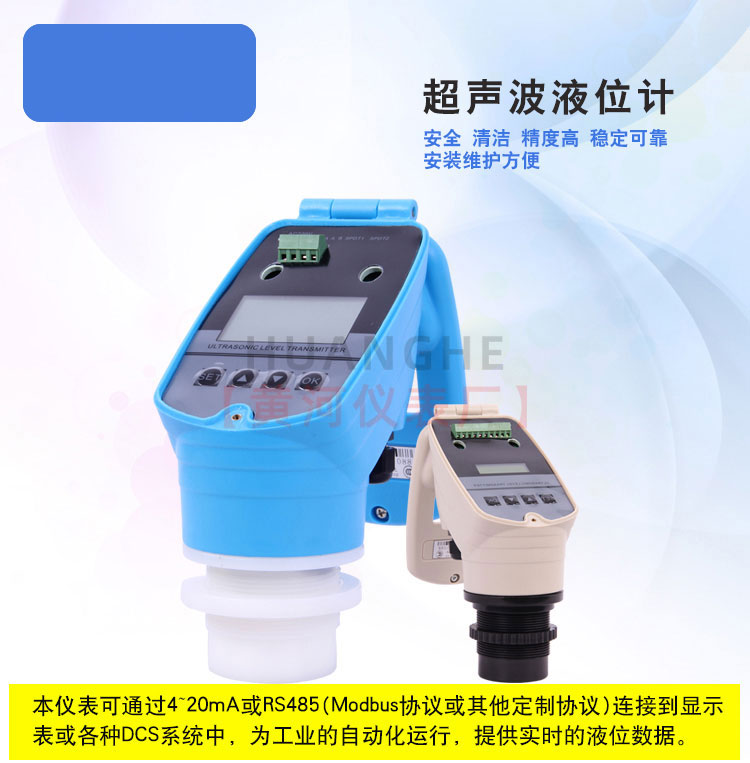

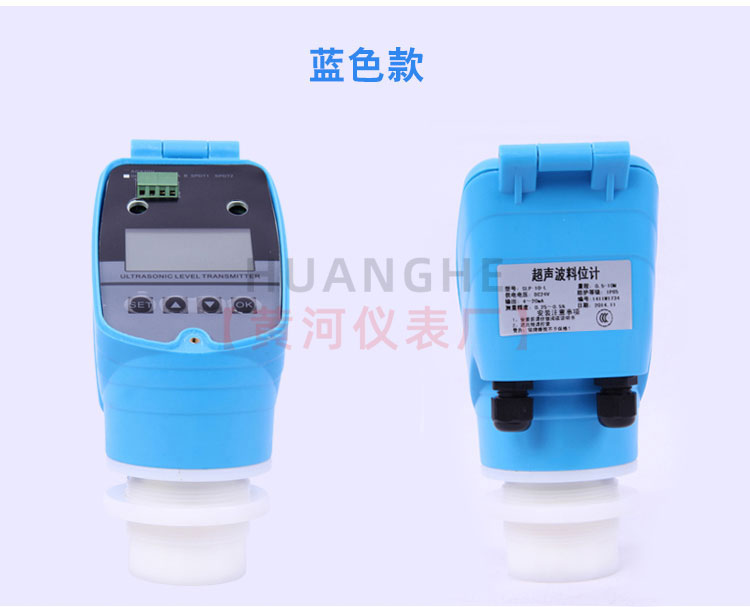

超声波液位计

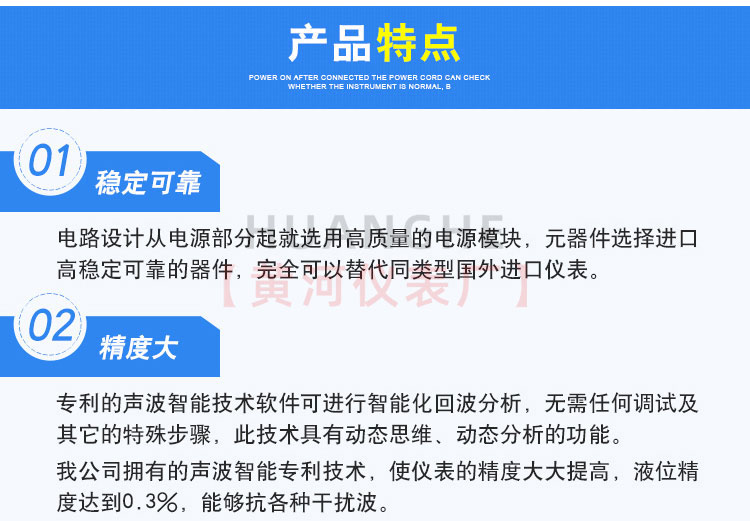

产品特点:
多脉冲低电压多点发射发射电路,双平衡抑制噪声多点接收电路(QF-9000系列):提高仪器可靠性,解决不物位不平整测量不准确的难题,并大大加强抗干扰能力,可在变电站发射塔附近稳定工作。
自动功率调整、增益控制、温度补偿。
先进的检测技术,丰富的软件功能适应各种复杂环境。
采用新型的波形计算技术,提高仪表的测量精度。
具有干扰回波的抑止功能保证测量数据的真实。
16位D/A转换,提高电流输出的精度和分辨率。
传感器采用四氟乙烯材料,可用于各种腐蚀性场合。
多种输出形式:可编程继电器输出、高精度4-20mA电流输出、Rs-485数字通信输出 分体超声波液位 探头

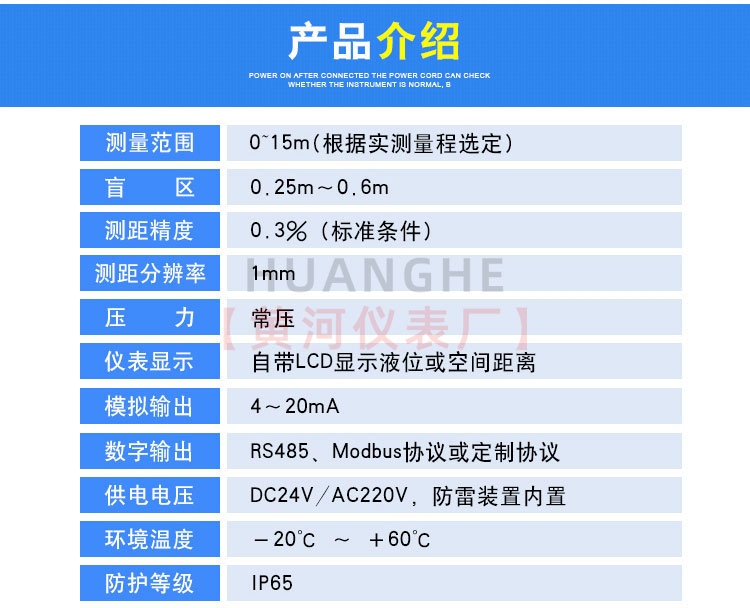

一体型超声波液位计主要参数
量程:0-3、5、8、10、15、20 、 30、 40、 50 100m (型号:QF-8000)
精度:0.25%
盲区:0.15-0.7m
工作温度:-20℃-+60℃
压力范围:-1-16公斤(型号:QF-8000或者QF-9000系列)
电源:24VDC、220VAC
输出:4-20mA、Rs-485
控制:二路继电器
防护等级:IP68

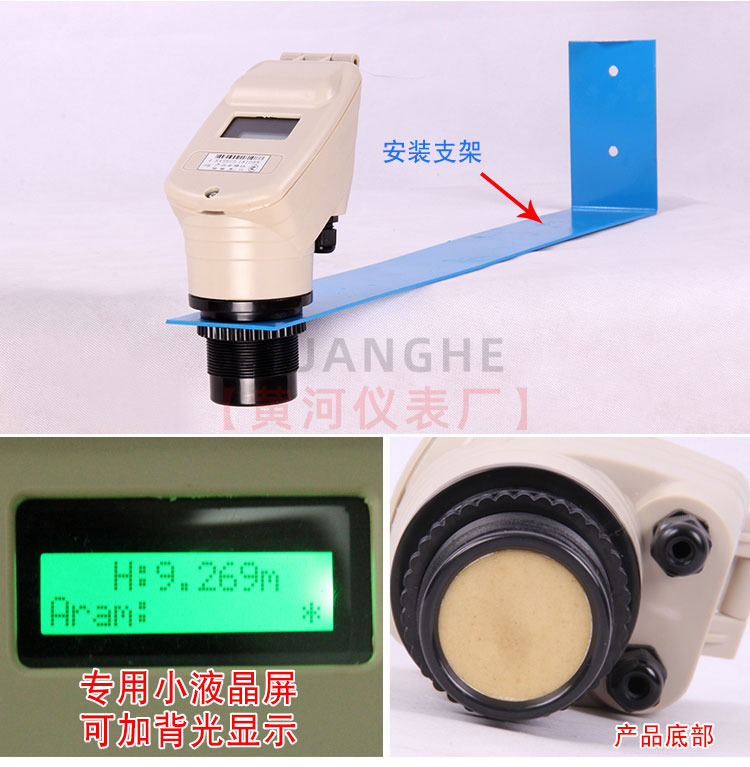

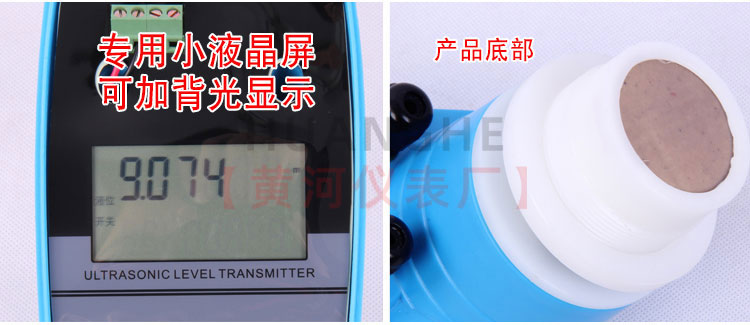

显示方式:12864点液晶显示
耐腐型传感器外壳
分体型超声波液位计主要参数
量程:0-3、5、8、10、15、20m、30、40、50、60、70m (型号:QF-9000)
精度:0.25%
盲区:0.15-1.2m
工作温度:变送器-20℃-55℃ 传感器-25℃-80℃
压力范围:-1-16公斤(型号:QF-8000或者QF-9000系列)
电源:24VDC、220VAC
输出:4-20mA、Rs-485
控制:四路继电器
防护等级:IP68
显示方式:12864点液晶显示 耐腐型传感器外壳采用四氟乙烯
安装原理
超声波液位计工作时,高频脉冲声波由换能器(探头)发出,遇被测物体(水面)表面被反射,折回的反射回波被同一换能器(探头)接收,转换成电信号。脉冲发送和接收之间的时间(声波的运动时间)与换能器到物体表面的距离成正比,声波传输的距离S与声速C和传输时间T之间的关系可以用公式表示:S= CⅩT/2

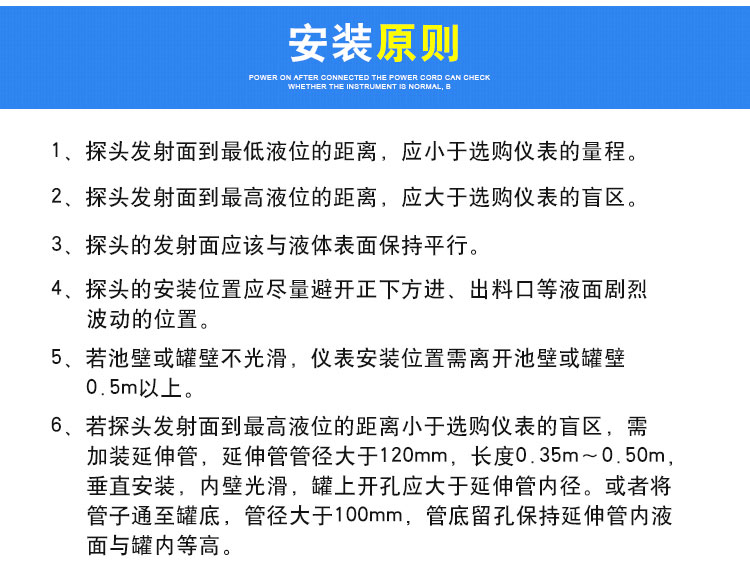

安装超声波液位计时必须考虑超声波液位计的盲区问题。当液位进入盲区后,超声波变送器就无法测量液位了,所以在确定超声波液位计的量程时,必须留出50公分的余量,安装时,变送器探头必须高出*高液位50公分左右。这样才能保证对液位的准确监测及保证超声波液位计的安全。
在实际使用中,因为安装时考虑不周,液位计被水淹没,致使液位计完全损坏。
SGM超声波液位计特点
价格低,体积小,重量轻,可用于食品,化工,半导体等行业对液体和散装固体非接解式物位测量,可用于远程物位监控和泵的控制
